В фотостудии MUZA мы постоянно ищем способы сделать наши локации атмосфернее — и при этом не разориться на расходниках. Электронные свечи на батарейках LR44 — это красиво и безопасно, но батарейки садятся за пару дней при постоянном использовании, и менять их в каждой свече — рутина и расходы. Решение пришло из неожиданного источника: одноразовых электронных сигарет, которые обычно отправляются в мусорку.
Внутри каждого одноразового вейпа — полноценный литий-ионный аккумулятор ёмкостью от 400 до 650 мАч, плата зарядки с USB-C, а в некоторых моделях — даже миниатюрный экран с индикатором заряда. Всё это электроника, которая работает и после того, как жидкость для парения закончилась. По данным исследований Оксфордского университета, только в Великобритании еженедельно выбрасывается около 1,3 миллиона одноразовых вейпов — каждый с рабочим аккумулятором внутри.
Мы решили дать этой электронике вторую жизнь — и собрали из компонентов вейпа перезаряжаемый источник питания для студийных LED-свечей. Получилось настолько удачно, что делимся пошаговой инструкцией.
Что внутри одноразового вейпа и почему это ценно
Одноразовая электронная сигарета — это, по сути, миниатюрный электронный прибор: литий-ионный аккумулятор (обычно формат 13400 или аналог, ёмкость 400–650 мАч), контроллер зарядки (часто с портом USB-C), датчик затяжки, нагревательный элемент и корпус. Когда жидкость заканчивается, пользователь выбрасывает всё устройство целиком — хотя аккумулятор и контроллер зарядки полностью исправны и рассчитаны на сотни циклов заряда-разряда.
Для нашего проекта нужны только две вещи: аккумулятор и плата зарядки (с USB-C портом). Нагревательный элемент, датчик затяжки и остатки жидкости — не нужны, их утилизируем.
Расчёт совместимости: почему вейп-батарея подходит для LED-свечи
Стандартная китайская электронная свеча работает от трёх батареек LR44, соединённых последовательно. Каждая LR44 даёт номинальное напряжение 1,5 вольта, итого — 4,5 вольта. Однако светодиод внутри свечи реально работает в диапазоне от 2,8 до 4,5 вольт.
Литий-ионный аккумулятор из вейпа выдаёт от 3,0 вольт (разряженный) до 4,2 вольта (полный заряд). Это идеально попадает в рабочий диапазон LED-свечи — никакие преобразователи напряжения не нужны. Подключаем напрямую: плюс к плюсу, минус к минусу.
По ёмкости: три батарейки LR44 дают суммарно около 50–80 мАч. Аккумулятор вейпа — 400–650 мАч. Это означает прирост времени работы в 8–10 раз: вместо пары часов непрерывной работы — десятки часов. А потом — подключил USB-C кабель, зарядил, и свеча снова горит.
Пошаговая инструкция: сборка за один вечер
Шаг 1. Разборка вейпа
Аккуратно снимите верхнюю крышку (обычно она на защёлках или приклеена). Извлеките аккумулятор и плату зарядки. Отсоедините нагревательный элемент и датчик затяжки — они нам не нужны. Работайте в перчатках: остатки жидкости могут раздражать кожу.

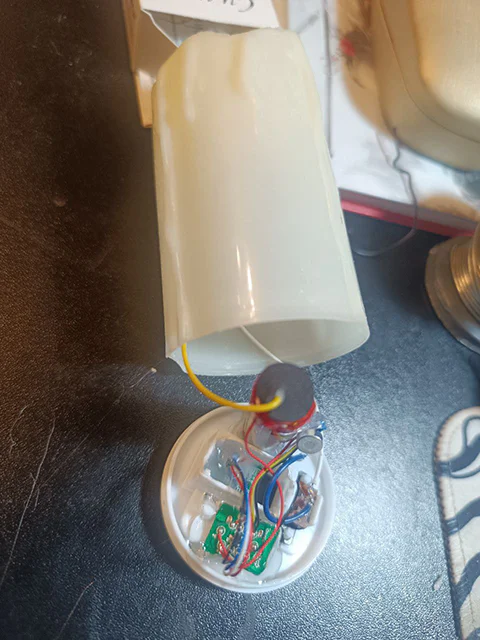

Шаг 2. Разборка свечи
Откройте дно электронной свечи, извлеките батарейки LR44 и посадочную площадку для них. Найдите провода, идущие к светодиоду — их два: плюс и минус.

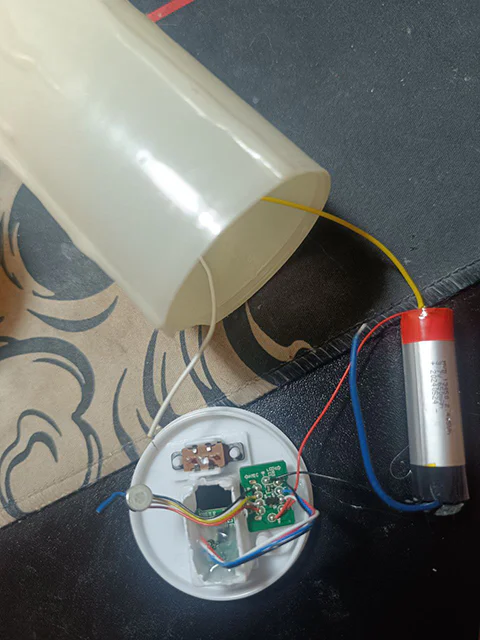

Шаг 3. Пайка
Припаяйте выходные контакты платы зарядки вейпа к проводам светодиода свечи: красный (плюс) к плюсу, синий или чёрный (минус) к минусу. Если в вейпе есть экран с индикатором заряда — сохраните его в цепи: он покажет процент заряда аккумулятора прямо через корпус свечи.
Шаг 4. Размещение компонентов
Уложите аккумулятор и плату внутрь корпуса свечи. Если корпус слишком узкий — придётся расширить полость или использовать свечу большего диаметра. В нашем случае всё уместилось в стандартную свечу высотой 12 см с диаметром 5 см.

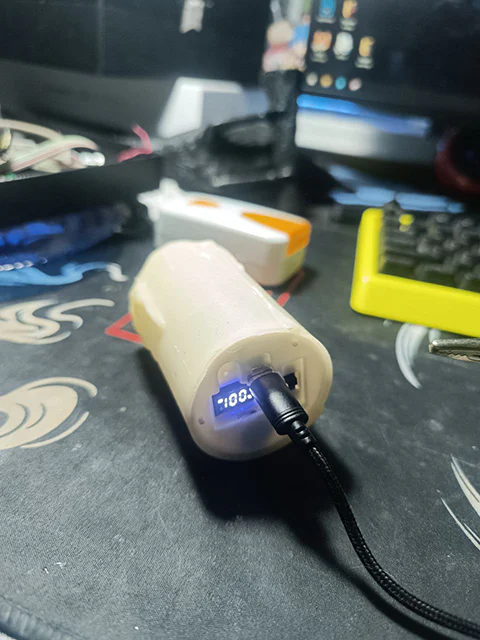

Шаг 5. Вывод порта зарядки
Просверлите или прорежьте небольшое отверстие в дне свечи для USB-C разъёма. Зафиксируйте плату горячим клеем. Теперь свечу можно заряжать, не разбирая.

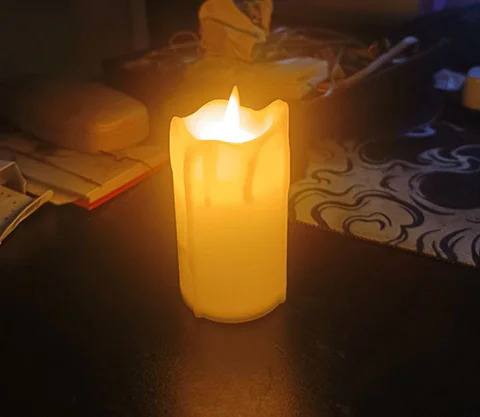

Результат: свеча, которая живёт месяцами
После сборки первого прототипа мы протестировали его на локации «Готика» в студии MUZA — именно там электронные свечи используются больше всего. Результат: одного заряда хватило на несколько рабочих дней непрерывного горения. Зарядка через USB-C занимает около часа. Экран показывает процент заряда — удобно контролировать, когда пора подключить кабель.
Для сравнения: раньше мы меняли батарейки LR44 каждые 2–3 дня. Пачка из 20 батареек стоит около 300 рублей, и на 10 свечей уходило 30 батареек в неделю. Теперь расходы — ноль: аккумуляторы бесплатные (из вейпов, которые всё равно шли на выброс), а электричество для зарядки стоит копейки.
Применение за пределами фотозоны
Принцип «аккумулятор из вейпа + USB-C зарядка» можно использовать далеко не только для свечей. Вот несколько идей, которые мы планируем реализовать.
Подсветка для косплея — светящиеся элементы костюма (глаза маски, руны на плаще, наконечник посоха) можно запитать от миниатюрного аккумулятора из вейпа. Батарея лёгкая (около 15 граммов), компактная, и её легко спрятать в складках костюма. Для фотосессии в студии MUZA это особенно актуально — у нас часто снимаются косплееры, и светящийся реквизит на фото выглядит впечатляюще.
Стационарная подсветка декора — любой LED-элемент (ленты, точечные диоды, миниатюрные гирлянды), работающий от 3–5 вольт, можно подключить к вейп-аккумулятору. Это удобно для точечной подсветки реквизита в фотозонах, где нет возможности протянуть провод.
Повербанк — несколько аккумуляторов, соединённых параллельно, превращаются в миниатюрный повербанк. Не заменит полноценный Xiaomi, но вполне спасёт, если нужно подзарядить наушники или фитнес-браслет.
Техника безопасности
Работа с литий-ионными аккумуляторами требует аккуратности. Не замыкайте контакты металлическими предметами — литий-ионная батарея может нагреться и даже загореться при коротком замыкании. Не вскрывайте корпус аккумулятора, не протыкайте его и не деформируйте. Если аккумулятор вздулся, имеет видимые повреждения или напряжение ниже 2,5 вольт — утилизируйте его, не пытайтесь заряжать.
Пайку проводите в проветриваемом помещении. Остатки жидкости для парения содержат пропиленгликоль и глицерин — они не токсичны в малых количествах, но контакт с кожей лучше минимизировать.
Для тестирования используйте мультиметр: проверьте напряжение перед подключением к LED-компоненту, чтобы убедиться, что оно в допустимом диапазоне.
Экология и философия второй жизни
Одноразовые вейпы — один из самых бессмысленных видов электронных отходов. Полностью рабочая электроника — аккумулятор, контроллер, порт зарядки — отправляется на свалку после нескольких дней использования. При этом литий-ионные батареи разлагаются десятилетиями и загрязняют почву тяжёлыми металлами.
Каждый проект вроде нашего — это маленький шаг к осознанному потреблению. Мы не призываем собирать вейпы на улицах (хотя некоторые энтузиасты именно так и делают), но если у вас или ваших знакомых скапливаются использованные одноразки — не выбрасывайте их бездумно. Внутри — электроника, которой можно дать вторую жизнь.
В контексте фотостудии это ещё и экономия: мы перестали покупать батарейки для свечей, а декор стал надёжнее. Один вечер с паяльником — и реквизит работает месяцами без замены элементов питания.
Что дальше
Первый прототип получился рабочим, и мы уже модернизировали остальные свечи на локации «Готика». Следующий шаг — использование вейп-аккумуляторов для подсветки элементов новых тематических локаций и косплей-реквизита. Если вы фотограф, косплеер, или просто любите мастерить — попробуйте. Вся электроника буквально валяется под ногами.
